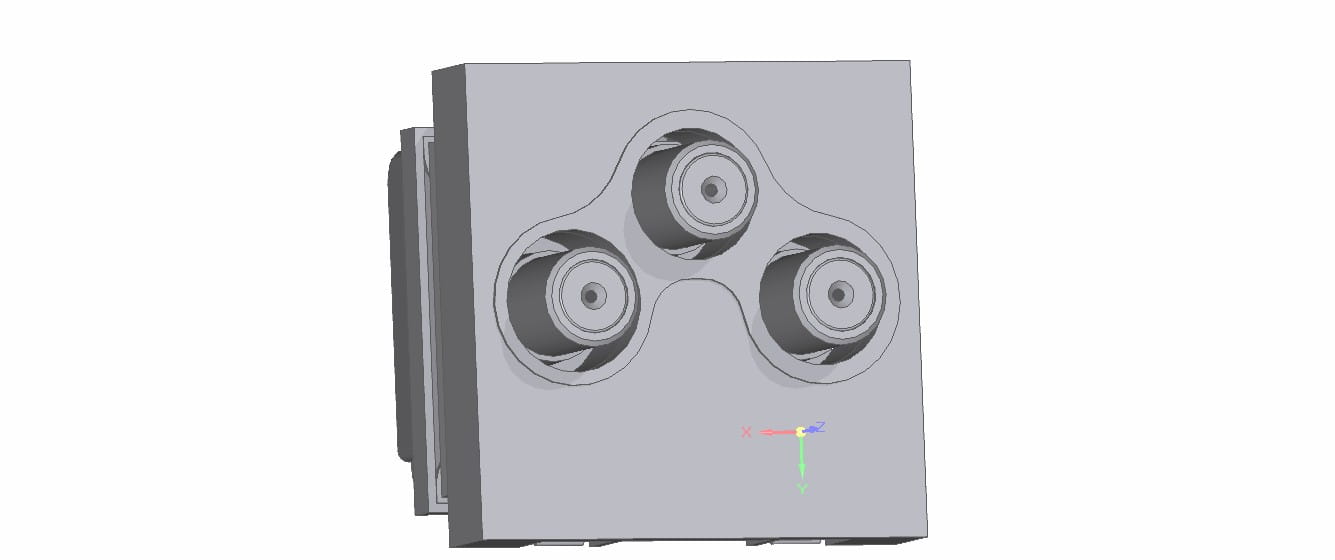

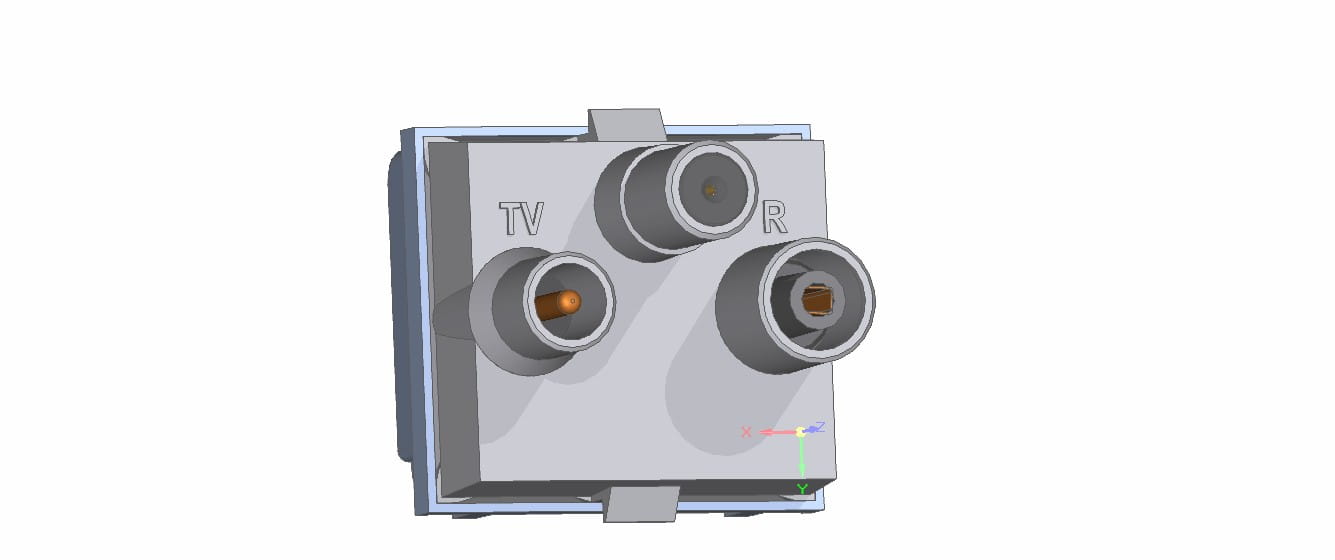

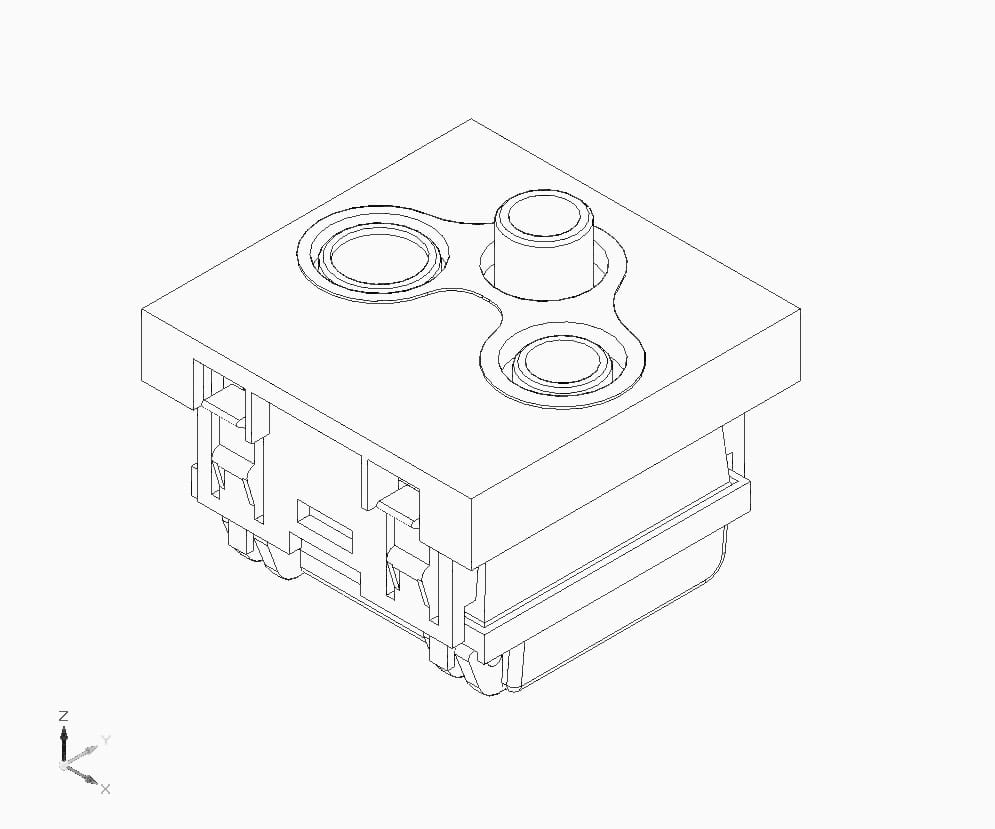

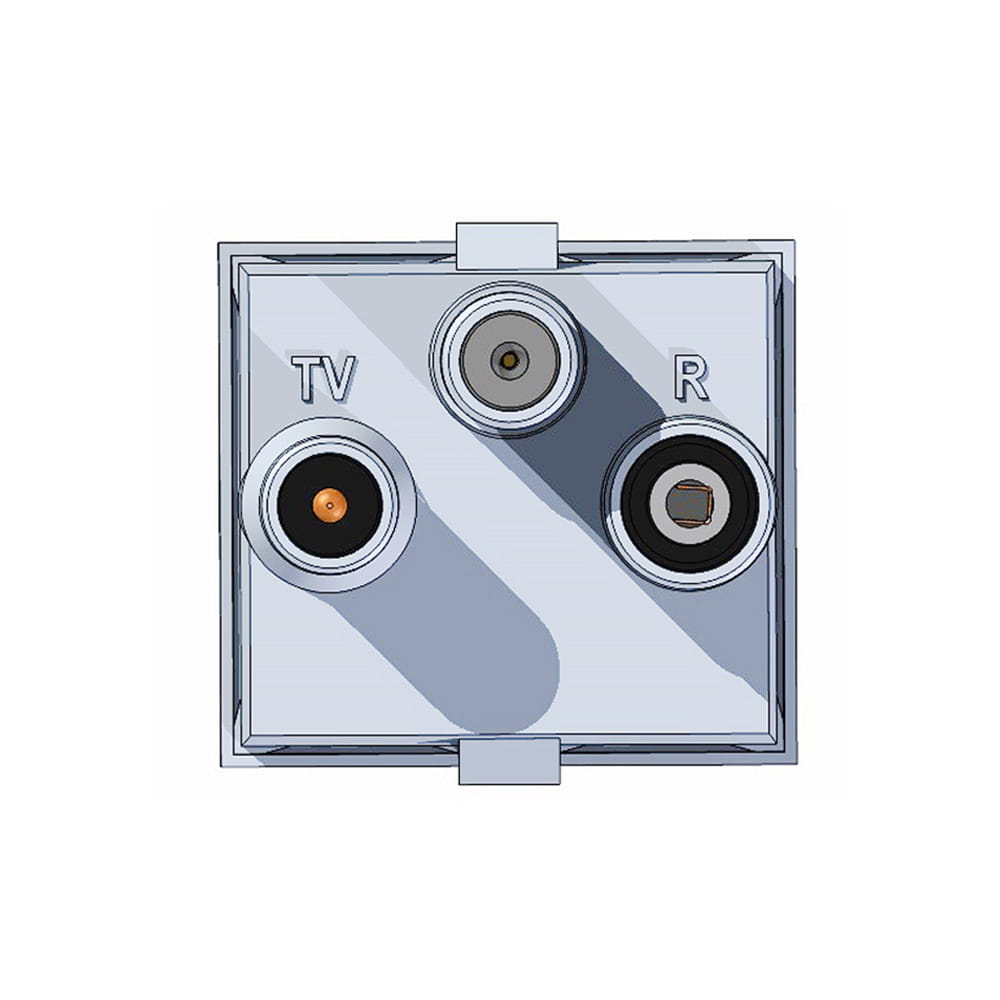

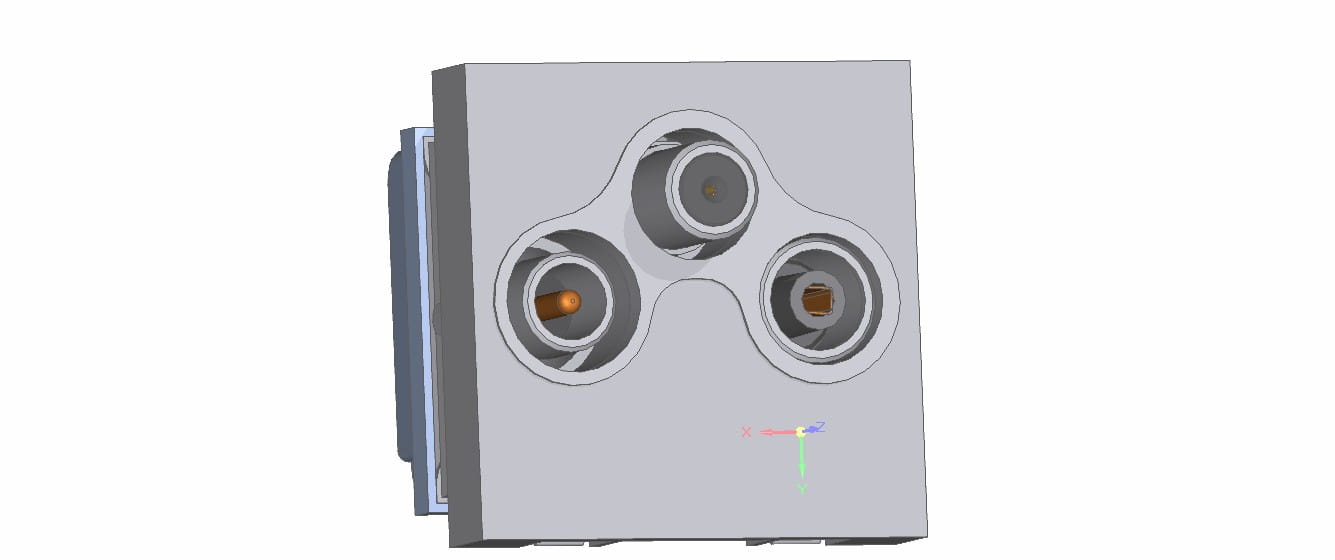

Abonenckie gniazdo satelitarne modularne 45x45, końcowe R-TV-SAT, 2PWK202
towar niedostępny
Opis

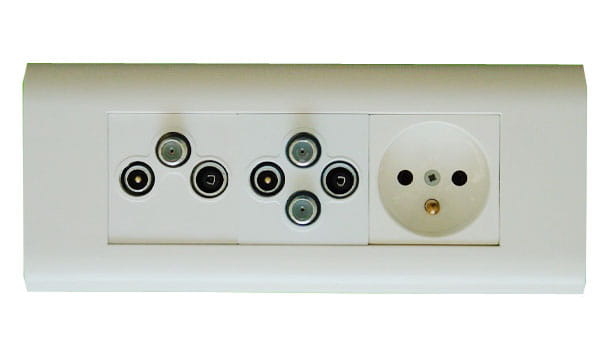

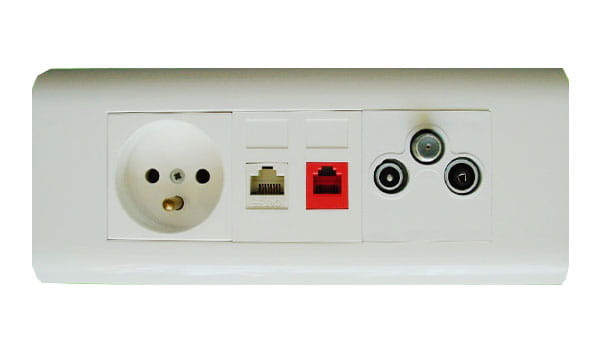

Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy
na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach na długości 30 cm można zastosować tylko
4 gniazda, podczas gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne
i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być jeszcze większa. Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych i hotelowych.

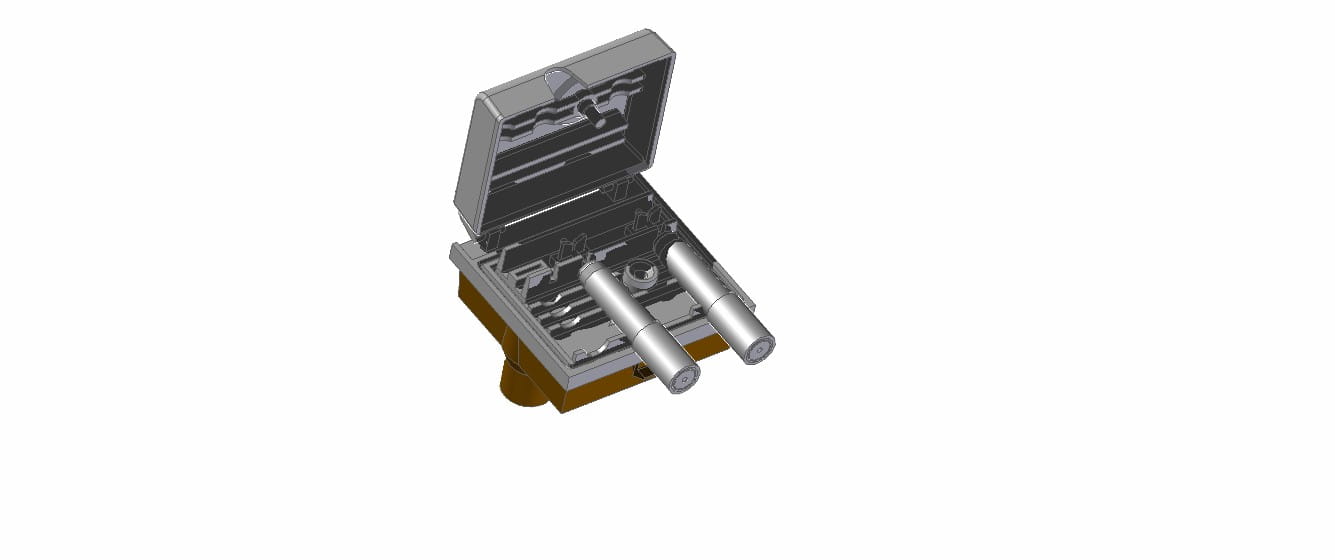

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego, dzięki czemu uzyskano łatwe i skuteczne podłączania kabla. Rozwiązanie to jest chronione prawem patentowym – patent nr PAT.217890. A dzięki specjalnej konstrukcji zamków
w korpusie osiągnięto także bardzo wysoki stopień ekranowania (klasa A, > 85 dB).

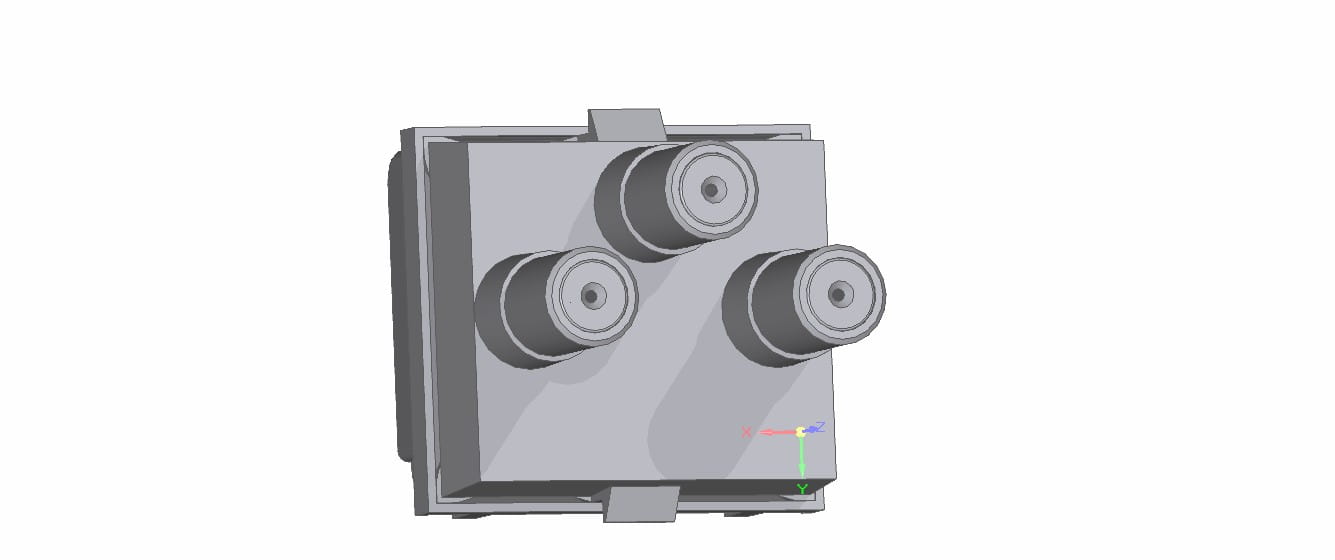

Gniazda 2PWK 202 przeznaczone są do zakończenia wyprowadzeń abonenckich w indywidualnych antenowych instalacjach satelitarnych, w których sygnał satelitarny prowadzony jest osobnym przewodem (wyjście SAT przenosi zasilanie do konwertera – max. 24 V DC, 0,5 A. Gniazdo 2PWK 202 jest gniazdem 2-wejściowym i składa się z gniazda końcowego (odpowiednik PFK1/ PFK 02 – stąd parametry identyczne jak w PFK 02) oraz dodatkowego wyjścia SAT połączonego bezpośrednio z WE.2 (jak na rys. poniżej). Gniazda 2PWKz 202 przenoszą zasilanie poprzez wy.TV do wejścia antenowego WE.1 w celu zasilania przedwzmacniacza.
Na wyróżnienie zasługują następujące cechy gniazd końcowych 2PWK 202:
- współpraca z systemami elektroinstalacyjnymi 45 x 45,
- możliwość wykorzystania wyjścia SAT do zrealizowania funkcji „POWRÓT” ,
- styk F wykonany z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza.
UWAGA: Gniazda modularne serii P wymagają zastosowania modularnego osprzętu instalacyjnego kanałów kablowych lub serii elektroinstalacyjnych 45 x 45 mm (np. firm LEGRAND, KOS, EMITER, JAVEL, STASIŃSKI).
Technologia montażu powierzchniowego oraz wieloetapowa, 100% kontrola jakości zapewnia wysoką niezawodność i uzyskiwanie katalogowych parametrów przez wszystkie wyprodukowane wyroby. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.
UWAGA: CENA ZALEŻNA OD WYKONANIA ORAZ OD WIELKOŚCI ZAKUPU, wybór WIELKOŚĆ ZAKUPU określający poziom cenowy musi być adekwatny do REALNEJ WIELKOŚCI ZAKUPU!
Pliki do pobrania:
Dane techniczne
Korpus, budowa | korpus modularny 45x45 (seria P) |
Rodzaj gniazda / przyłącza | końcowe |
Typ gniazda /zwrotnicy / przyłącza | RTV-SAT |
Liczba wejść | 2 |
Budowa przyłącza wejściowego | styk nożowy (patent MATT) |
Liczba wyjść | 2 |
Przenoszenie zasilania przez wyjście | TAK |
