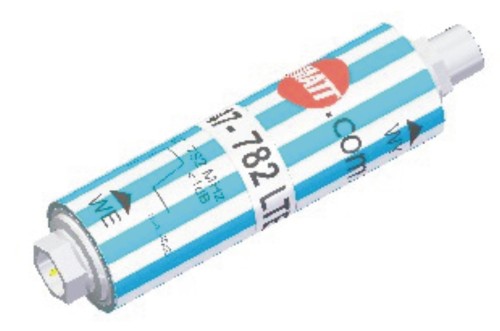

Filtr pasmowoprzepustowy LTE OFP
towar niedostępny
Opis
Filtry częstotliwościowe pasmowo-przepustowe przeznaczone są
do ograniczenia pasma transmisji w dolnym i górnym obszarze sieci TVK i pozwalają na wyeliminowanie zakłóceń ingresowych w dolnym paśmie – np. do 47 MHz oraz zakłóceń pochodzących od nadajników LTE pracujących górnym paśmie TVK ( np. >790 MHz).
Filtry pasmowo-przepustowe OFP są odmianą filtrów rurkowych RFP, jednak o większej średnicy (zamiast 20 mm – 22 mm) oraz o krótszych przyłączach, dzięki czemu zyskano więcej miejsca na obwód drukowany. Tym samym można wykonać filtr bardziej rozbudowany, np. o większych stromościach zboczy, większych tłumieniach
w pasmach zaporowych, bez powiększania długości filtrów, co w przypadku mocowania ich na multitapach w skrzynkach tapowych ma istotne znaczenie.
Konstrukcja filtrów OF .. umożliwia także ich wykonanie w wersji hermetycznej (h-OF …). Posiadają one wtedy dodatkowe oringi uszczelniające zarówno przyłącza F jak i samą obudowę. Dzięki temu ogranicza się wpływy atmosferyczne w przypadku montażu filtrów w skrzynkach zewnętrznych. Wygląd filtrów hermetycznych oraz poglądowy przekrój przez korpus pokazany jest poniżej.
Filtry OF… wykonane są w nierozbieralnych obudowach rurkowych, zapewniających wysoką skuteczność ekranowania oraz wygodny montaż - np. bezpośrednio na wyjściach innych elementów (np. multitapów) bez potrzeby stosowania dodatkowych złączy lub przewodów połączeniowych również w miejscach trudno dostępnych.
Bliższe dane o miniaturowych filtrach dolnoprzepustowych LTE dostępne są na stronie www.filtryzwrotnice.com.pl.
Pliki do pobrania:
Dane techniczne
Rodzaj korpusu | rurkowy standardowy o średn. 22 mm |
