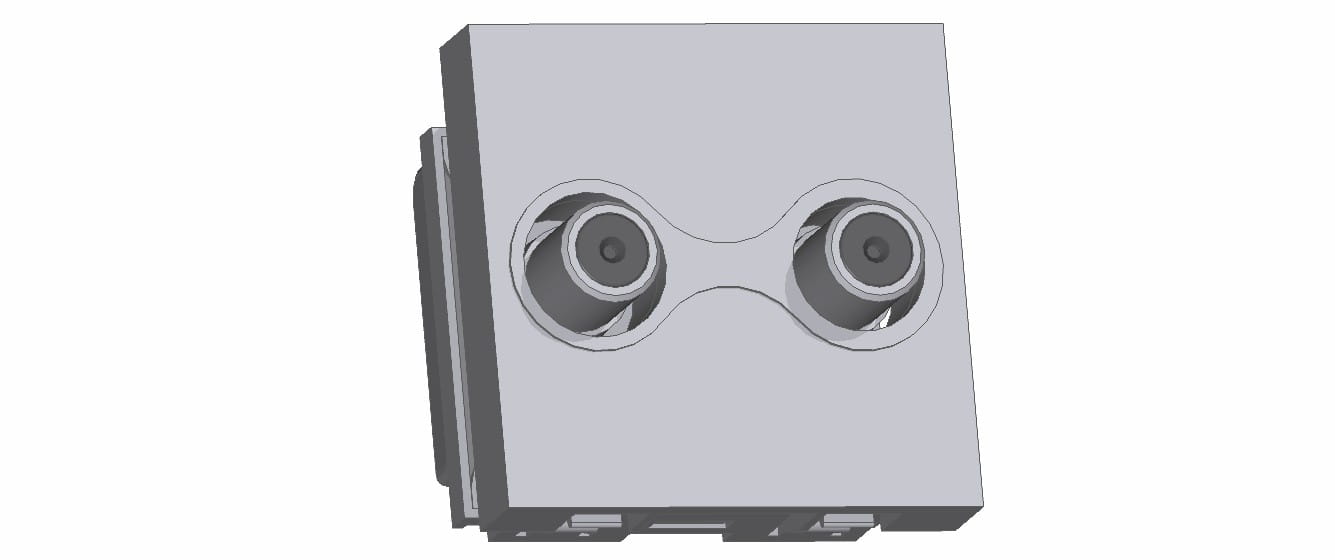

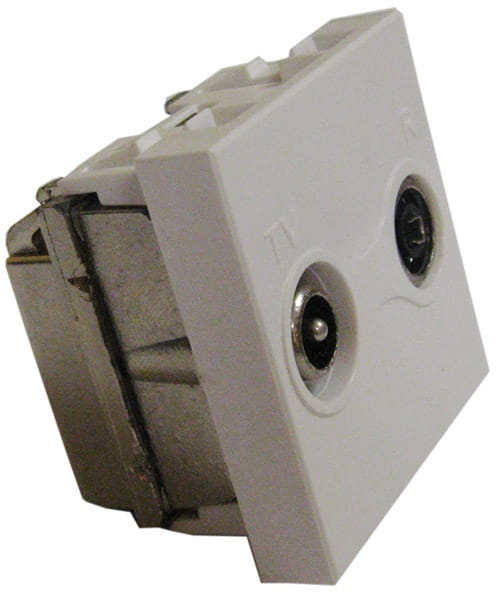

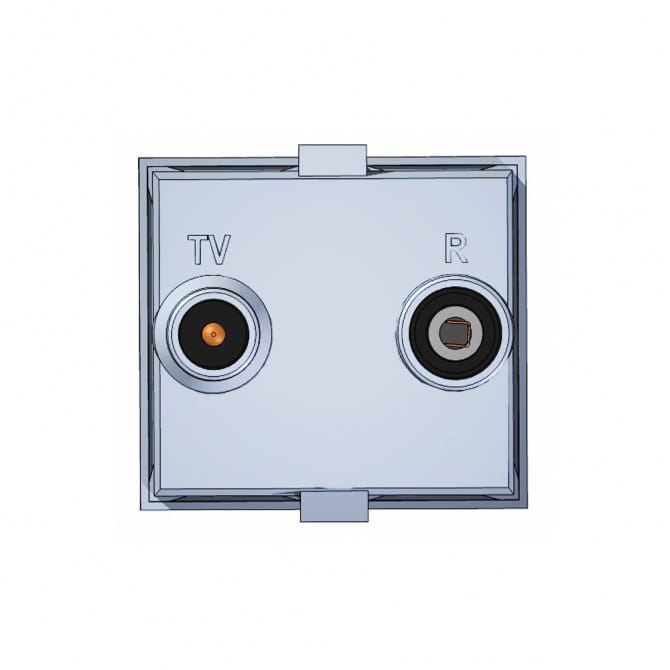

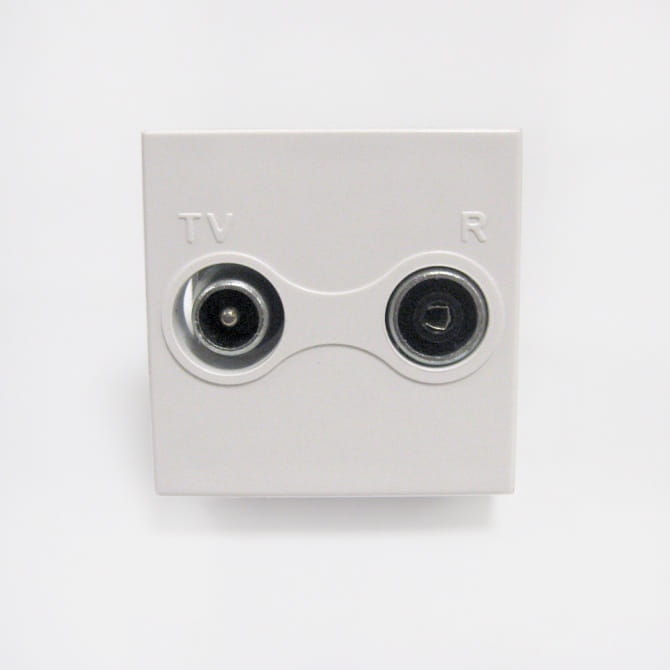

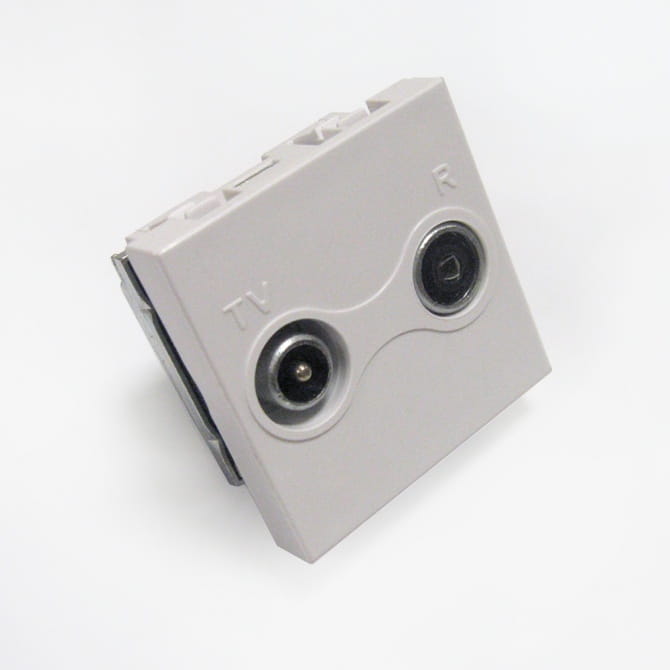

Abonenckie gniazdo modularne 45x45 R-TV, końcowe PSR04
towar niedostępny
Opis
Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach
na długości 30 cm można zastosować tylko 4 gniazda, podczas gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być jeszcze większa. Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych i hotelowych.

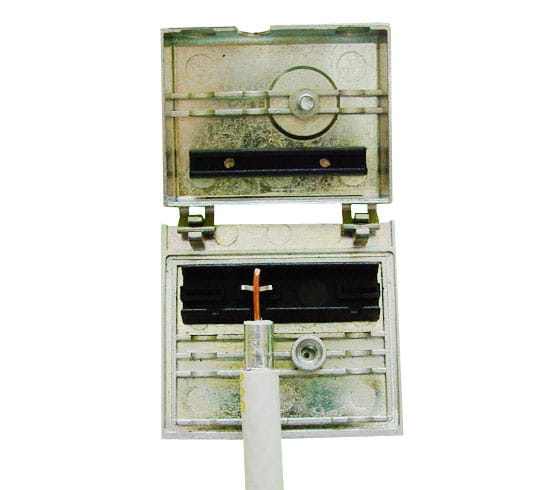

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego, dzięki czemu uzyskano łatwe i skuteczne podłączania kabla. Rozwiązanie to jest chronione prawem patentowym – patent nr PAT.217890. A dzięki specjalnej konstrukcji zamków w korpusie osiągnięto także bardzo wysoki stopień ekranowania (klasa A, > 85 dB).
Gniazdo PSR04 zostało zaprojektowane do zastosowań w zbiorczych instalacjach antenowych oraz instalacjach telewizji kablowych, zaś gniazdo PSR04z, przenoszące zasilanie do przedwzmacniaczy poprzez wyjście TV, do zastosowań
w indywidualnych instalacjach antenowych. Gniazdo PSR04 posiada wyjścia typu IEC, zaś gniazdo PSR04F wyjścia typu F. Głównymi zaletami gniazda są:
- duża separacja pomiędzy wyjściami,
- duża wartość tłumienia niedopasowania, w związku z tym brak zafalowania charakterystyki transmisji,
- styk F wykonany z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza.

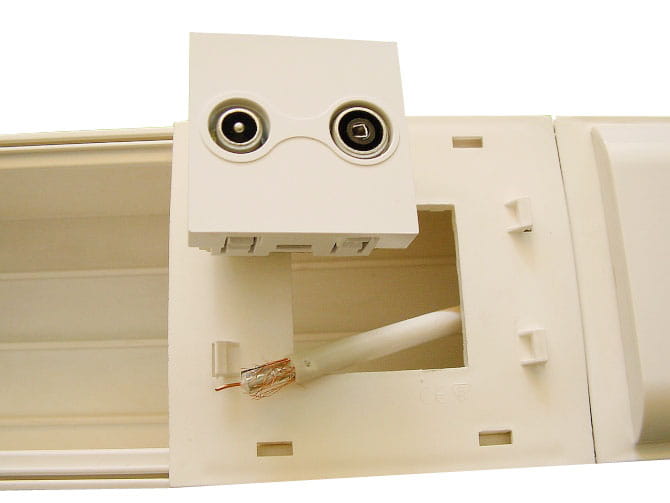

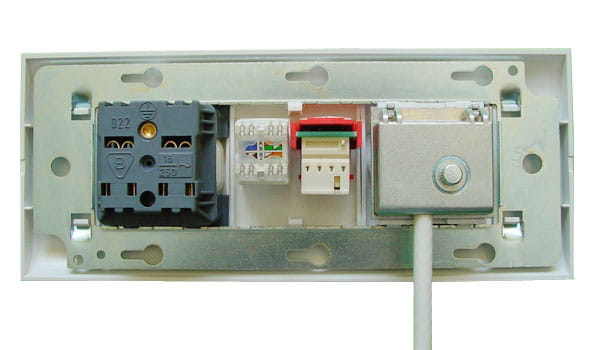

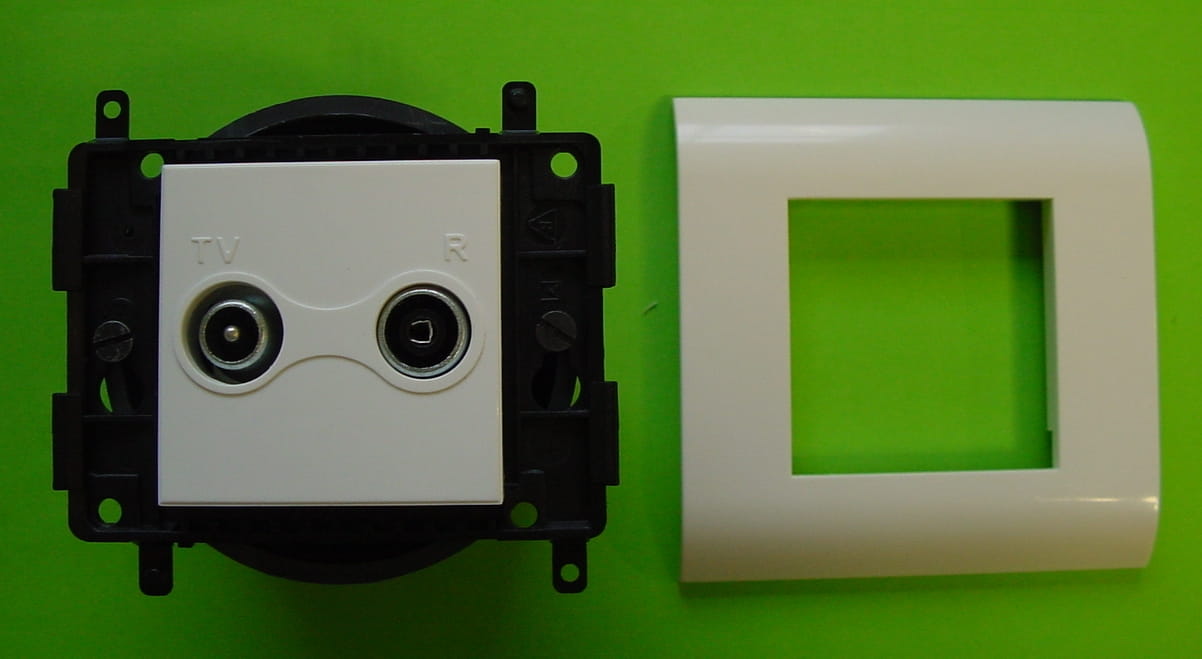

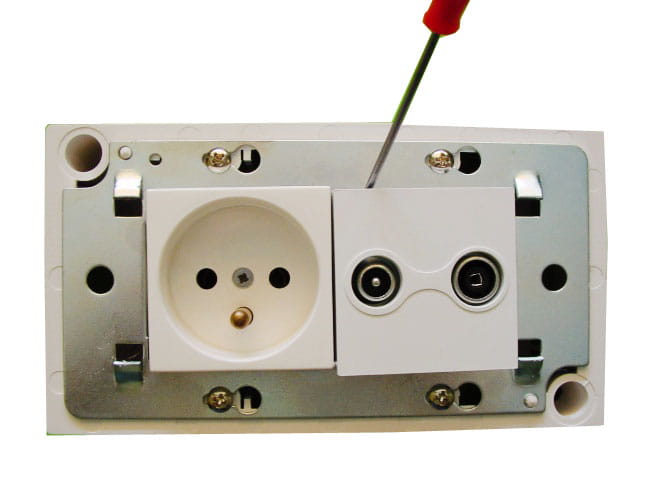

UWAGA: Gniazda modularne serii P wymagają zastosowania modularnego osprzętu instalacyjnego kanałów kablowych lub serii elektroinstalacyjnych 45 x 45 mm (np. firm LEGRAND, KOS-ELEKTRO SYSTEM, EMITER, JAVEL, STASIŃSKI). Przykładowe zastosowanie pokazano powyżej.
Wszystkie gniazda produkowane przez PTH MATT zapewniają wysoką niezawodność i uzyskiwanie katalogowych parametrów dzięki stosowaniu markowych elementów, zaawansowanej technologii montażu powierzchniowego oraz wieloetapowej, 100% kontroli jakości. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.
UWAGA: CENA ZALEŻNA OD WYKONANIA ORAZ OD WIELKOŚCI ZAKUPU, wybór WIELKOŚĆ ZAKUPU określający poziom cenowy musi być adekwatny do REALNEJ WIELKOŚCI ZAKUPU!
Pliki do pobrania:
Dane techniczne
Korpus, budowa | korpus modularny 45x45 (seria P) |
Rodzaj gniazda / przyłącza | końcowe |
Typ gniazda /zwrotnicy / przyłącza | RTV |
Liczba wejść | 1 |
Budowa przyłącza wejściowego | styk nożowy (patent MATT) |
Liczba wyjść | 2 |
Przenoszenie zasilania przez wyjście | NIE |
