Abonenckie gniazdo satelitarne modularne 45x45 R-TV-2x SAT, 3P2WK2302

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Cena: 44,00 zł 44.00
ilość szt.
* - Pole wymagane
Ocena: 0
Producent: MATT
Kod produktu: 06991

Opis

Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach na długości 30 cm można zastosować tylko 4 gniazda, podczas
gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być jeszcze większa.  Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych
i hotelowych.

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego, dzięki czemu uzyskano łatwe i skuteczne podłączania kabla. Rozwiązanie to jest chronione prawem patentowym – patent nr PAT.217890. A dzięki specjalnej konstrukcji zamków w korpusie osiągnięto także bardzo wysoki stopień ekranowania (klasa A, > 85 dB).

Gniazdo 3P2WK 2302 zostało zaprojektowane do zastosowań w abonenckich indywidualnych instalacjach satelitarnych  (wyjście SAT przenosi zasilanie do konwertera – max. 24 V DC, 0,5 A), gdzie sygnał z telewizji naziemnej i satelitarnej doprowadzany jest za pomocą dwóch osobnych przewodów  – od TV naziemnej i TV SAT.

Gniazdo 3PWK2302 jest gniazdem 3-wejściowym i 4 wyjściowym. Gniazdo P2WK 2302 składa się z gniazda końcowego (odpowiednik PFK1/PFK02 – stąd parametry identyczne jak w PFK 02) oraz dodatkowych wyjść SAT połączonych bezpośrednio z wejściami (WE2 i WE3).  Dodatkowe wyjścia SAT umożliwiają realizowanie funkcji „powrotu” lub zastosowanie dekodera

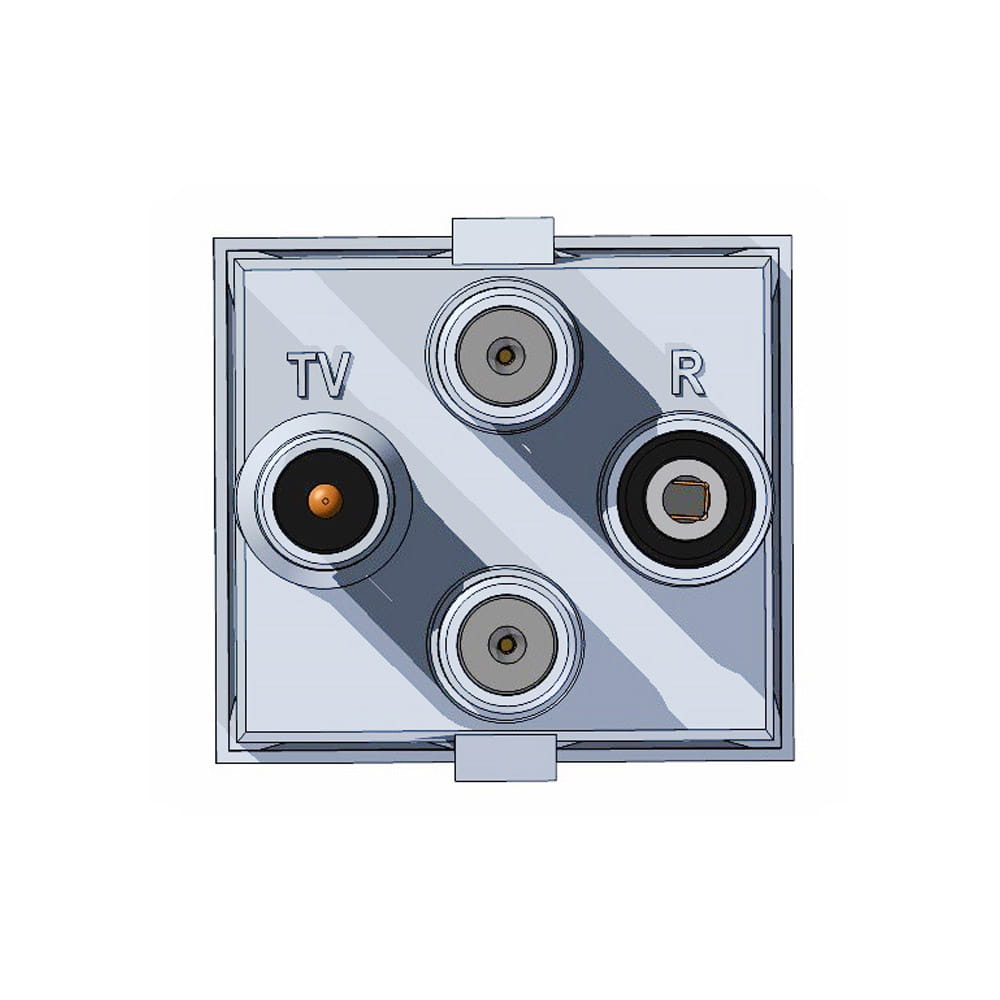

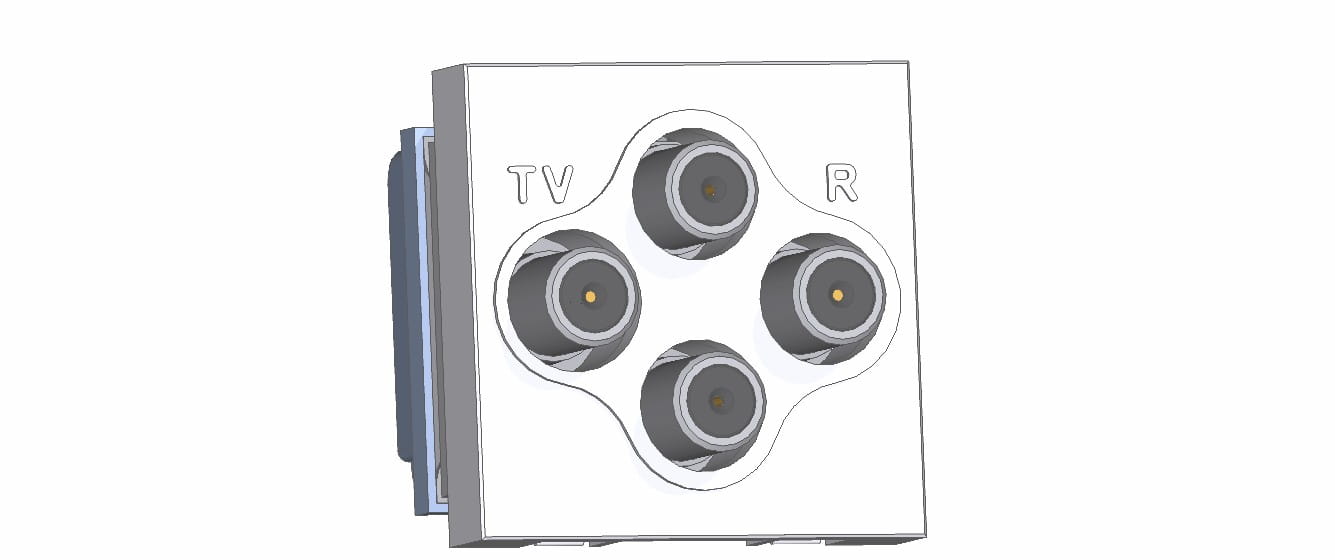

z twardym dyskiem. Gniazdo 3P2WKz 2302 przenosi zasilanie poprzez wyjście TV  do wyjścia antenowego (WE.1) umożliwiając zasilanie przedwzmacniacza. Gniazdo 3P2WK2302 posiada wyjścia R i TV  w postaci złączy IEC i wyjścia SAT w postaci żeńskich złączy typu F, zaś gniazdo 3P2WK 2302F posiada wszystkie wyjścia typu F.

Głównymi zaletami gniazda są:

  • przenoszenie zasilania DC przez wyjście satelitarne do sterowania konwertera,
  • duża separacja pomiędzy wyjściami,
  • styki F wykonane z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza,

UWAGA: Gniazda modularne serii P wymagają zastosowania modularnego osprzętu instalacyjnego kanałów kablowych lub serii elektroinstalacyjnych 45x45 mm (np. firm LEGRAND, KOS, EMITER, JAVEL, STASIŃSKI). Przykładowe zastosowanie pokazano powyżej.

Technologia montażu powierzchniowego oraz wieloetapowa, 100% kontrola jakości zapewnia wysoką niezawodność
i uzyskiwanie katalogowych parametrów przez wszystkie wyprodukowane wyroby. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.


 UWAGA: CENA ZALEŻNA OD WYKONANIA ORAZ OD WIELKOŚCI ZAKUPU, wybór WIELKOŚĆ ZAKUPU określający poziom cenowy musi być adekwatny do REALNEJ WIELKOŚCI ZAKUPU!



Pliki do pobrania:

Dane techniczne

Korpus, budowa korpus modularny 45x45 (seria P)
Rodzaj gniazda / przyłącza końcowe
Typ gniazda /zwrotnicy / przyłącza RTV-SAT
Liczba wejść 3
Budowa przyłącza wejściowego styk nożowy (patent MATT)
Liczba wyjść 4
Przenoszenie zasilania przez wyjście TAK

Opinie o produkcie (0)
