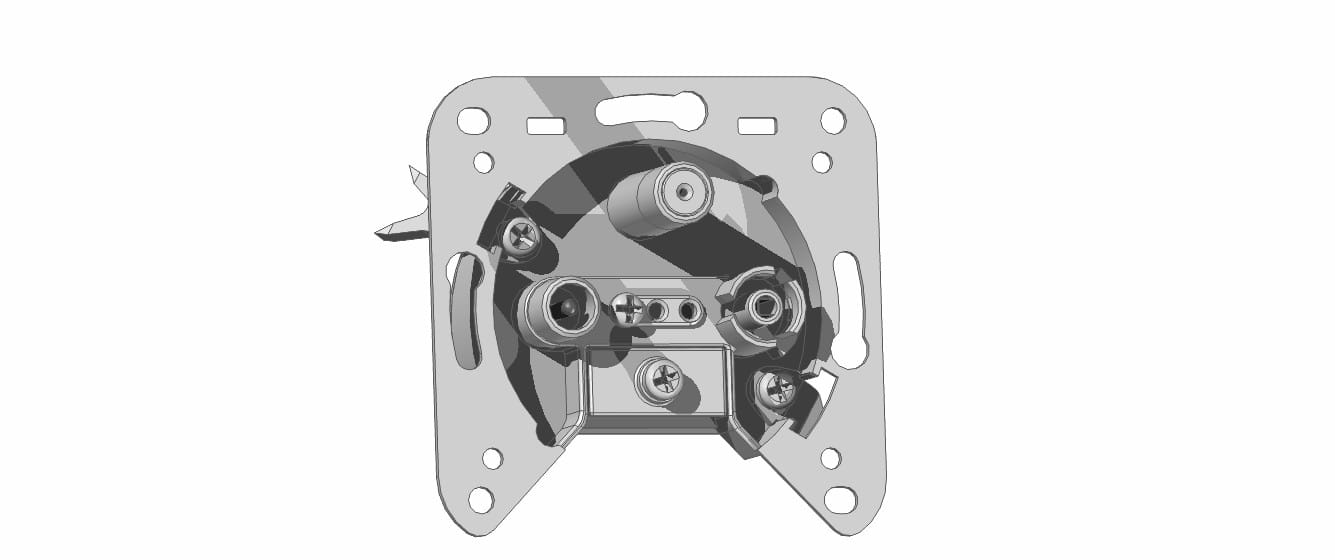

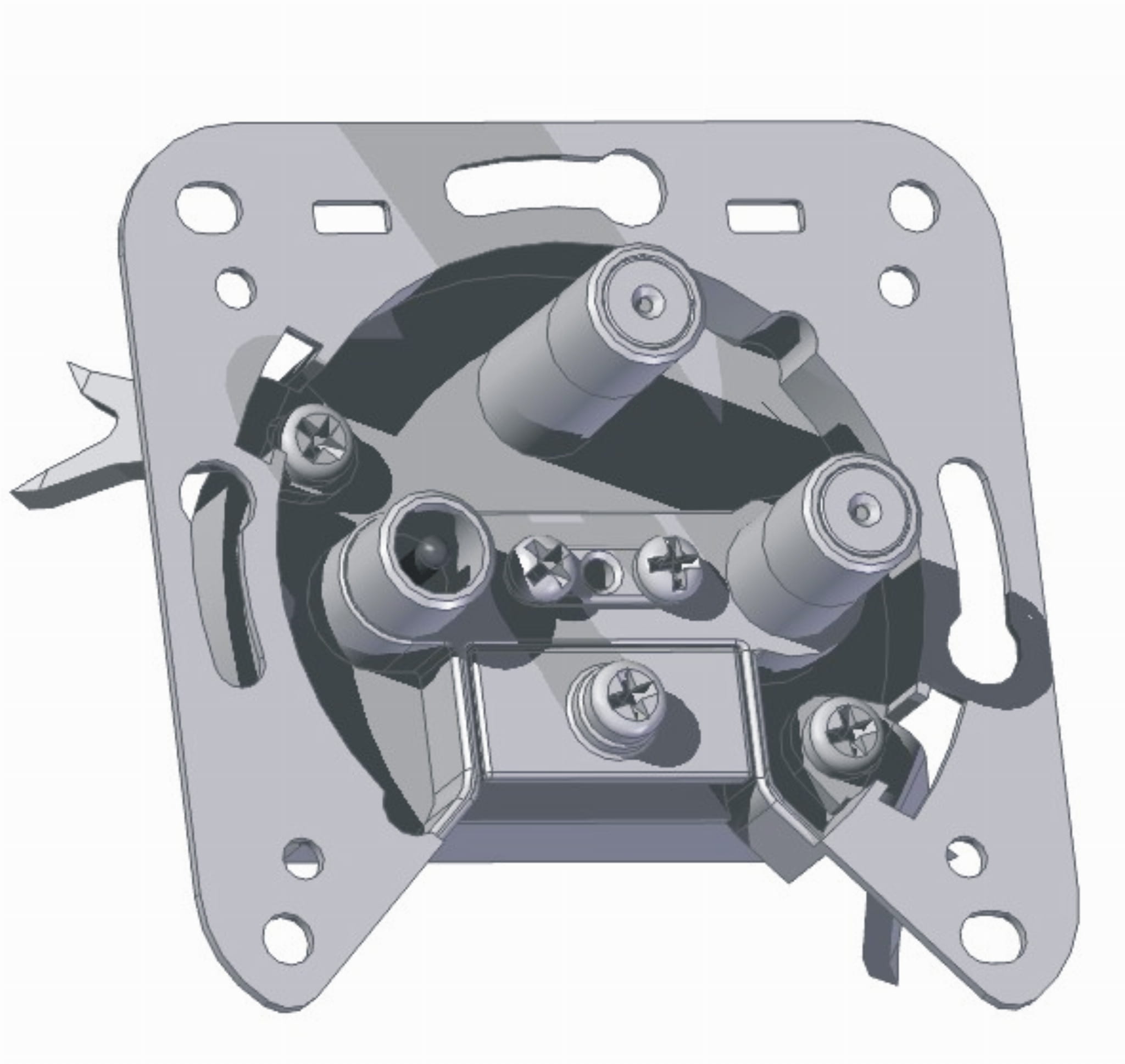

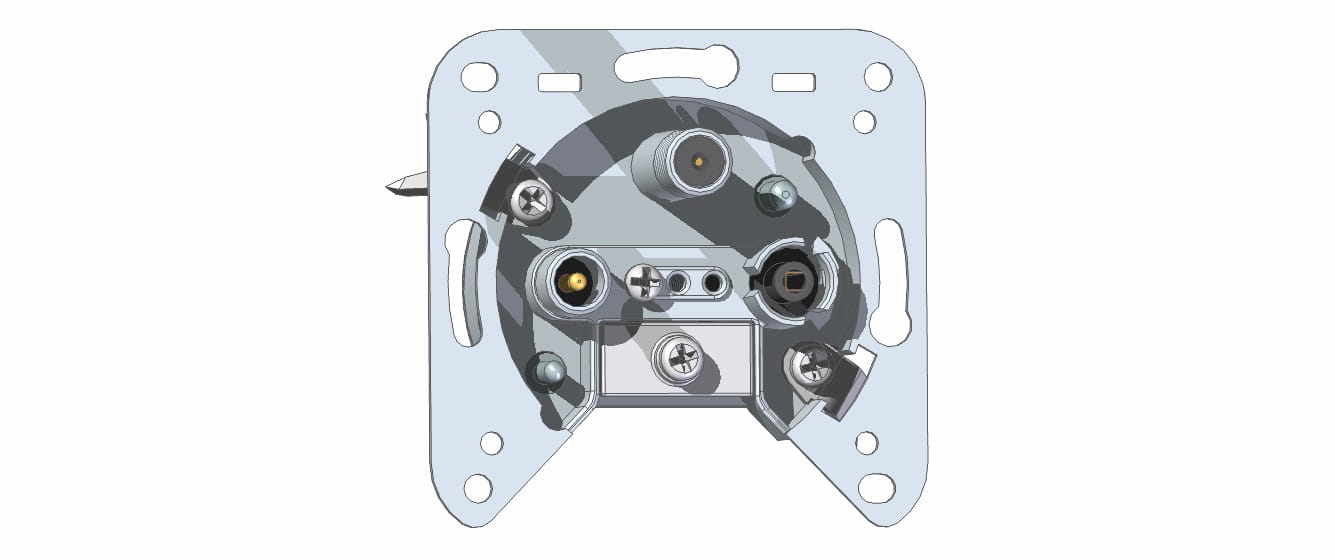

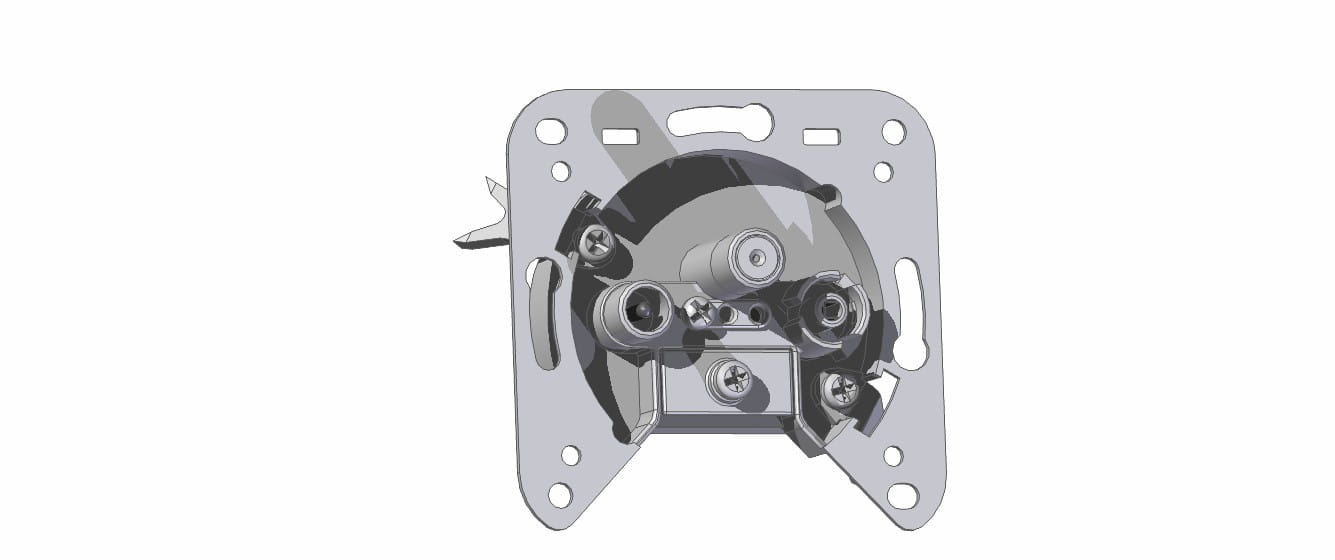

Gniazdo R-TV-DATA LDK202

Gniazda abonenckie serii L produkowane są w tradycyjnych, aczkolwiek nowych korpusach gniazd abonenckich, w których przyłącze wejściowe wykonane jest w postaci zacisku śrubowego. Konstrukcja taka umożliwia montaż nawet krótkich przewodów instalacyjnych. Konstrukcja gniazd serii L oparta jest na doświadczeniach serii Q (z obcinaczką), również w tej serii udało się osiągnąć wysoki stopień ekranowania (> 75 dB).

Gniazda LDK 404 są gniazdami multimedialnymi typu rozgałęźnikowego i przeznaczone są do zakończenia wyprowadzeń abonenckich w antenowych sieciach gwiaździstych (przyłączach równoległych) lub odgałęźnych, w których wprowadzono usługę dostępu do Internetu za pośrednictwem modemów kablowych. Dzięki oparciu wyjść DATA oraz R i TV na rozgałęźniku, uzyskano separację między wyjściami powyżej 30dB w całym paśmie.

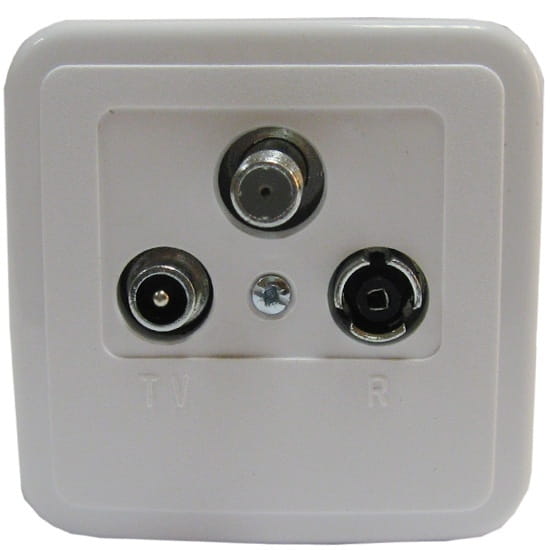

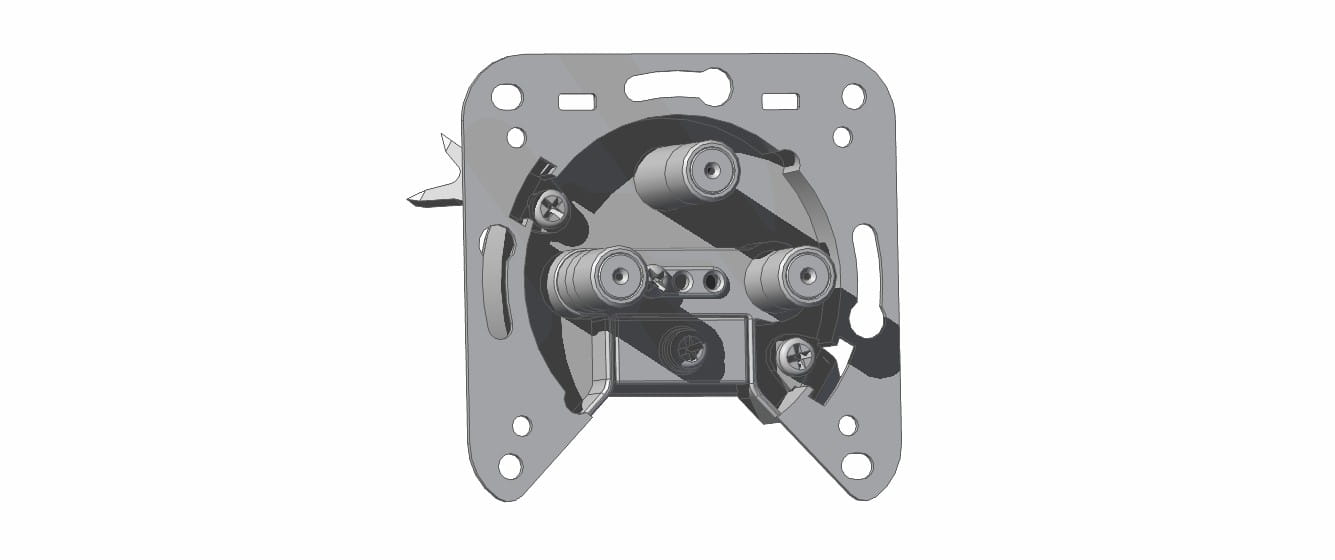

Gniazda LDK 404 posiadają wyjścia R i TV typu IEC oraz wyjście DATA typu F, zaś gniazda LDK 404F posiadają wszystkie wyjścia typu F. Wykonanie podstawowe gniazda LDK 404 posiada łapki rozpierające i korpus przystosowany jest do współpracy z innymi systemami elektroinstalacyjnymi. Obok pokazano wygląd zalecanych, współpracujących z gniazdem pokryw (QB1, GB1), w tym   tzw. „nakładek” (GB1-xx) ze specjalnie ukształtowanymi otworami do mocowania złączy RJ 45 lub RJ12.

 Na wyróżnienie zasługują następujące cechy gniazd LDK 404:

• galwaniczna izolacja sygnałów wyjść R i TV, duża separacja pomiędzy wyjściami,
• styk F wykonany z brązu berylowego pokrytego złotem gwarantujący stabilne i bardzo dobre parametry złącza,
• tradycyjne podłączenie przewodu, możliwe nawet w przypadku krótkich wyprowadzeń.

Wszystkie gniazda produkowane przez PTH MATT zapewniają wysoką niezawodność i uzyskiwanie katalogowych parametrów dzięki stosowaniu markowych elementów, zaawansowanej technologii montażu powierzchniowego oraz wieloetapowej, 100% kontroli jakości. Przestrzeganie zaś wszystkich wdrożonych procedur Zarządzania Jakością ISO 9001: 2008 zapewnia wysoką jakość i powtarzalność wszystkich kierowanych do sprzedaży produktów.

Gniazdo jest dostępne w wykonaniu:

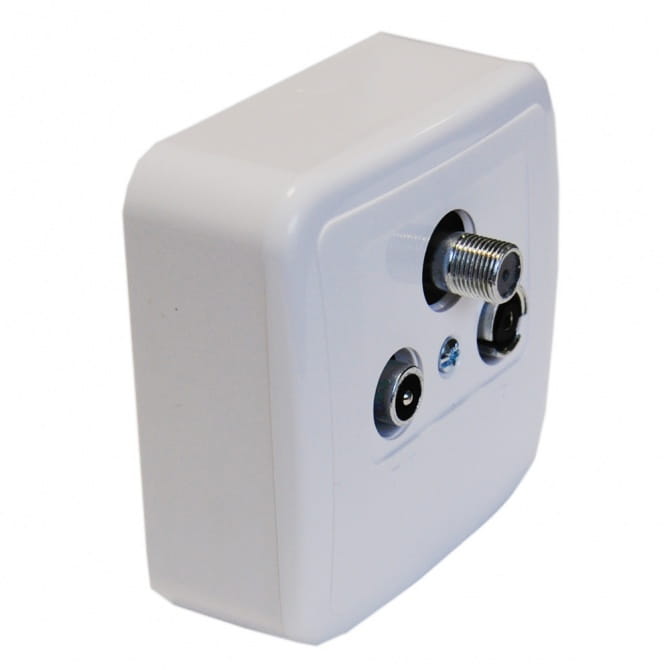

• natynkowym
• podtynkowym
• uniwersalnym (do wykonania natynkowego i podtynkowego)
• bez zewnętrznej obudowy z łapkami rozpierającymi
• bez zewnętrznej obudowy, bez łapek rozpierających
