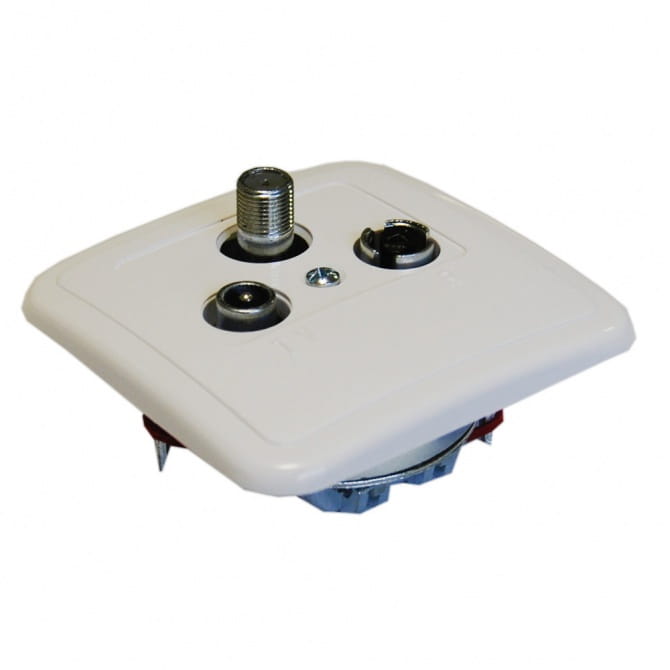

Gniazdo satelitarne R-TV-SAT QVK102 / QVK102F
towar niedostępny
Opis
Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-2150 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 5-108 MHz / 7 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-900 MHz / 2 dB,
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 950-2150 MHz / 2 dB,
Gniazda satelitarne QVK przeznaczone są do zakończenia wyprowadzeń abonenckich
w antenowych instalacjach satelitarnych, także multiswitchowych, gdzie sygnał z sygnał
z telewizji naziemnej i satelitarnej doprowadzany jest jednym wspólnym przewodem koncentrycznym. Gniazdo QVK może pełnić zarówno funkcję zwrotnicy (rozdziela sygnał na R-TV-SAT) jak i sumatora (sumuje sygnał z wejść R-TV-SAT). Wyjście TV zawiera pełne pasmo łącznie z kanałem zwrotnym, może więc pełnić funkcję gniazda do obsługi telewizji cyfrowej lub modemu kablowego. Gniazda QVK102 posiadają wyjścia R, TV typu IEC i wy. SAT w postaci gniazda F, zaś gniazda QVK102F posiadają wszystkie wyjścia typu F.

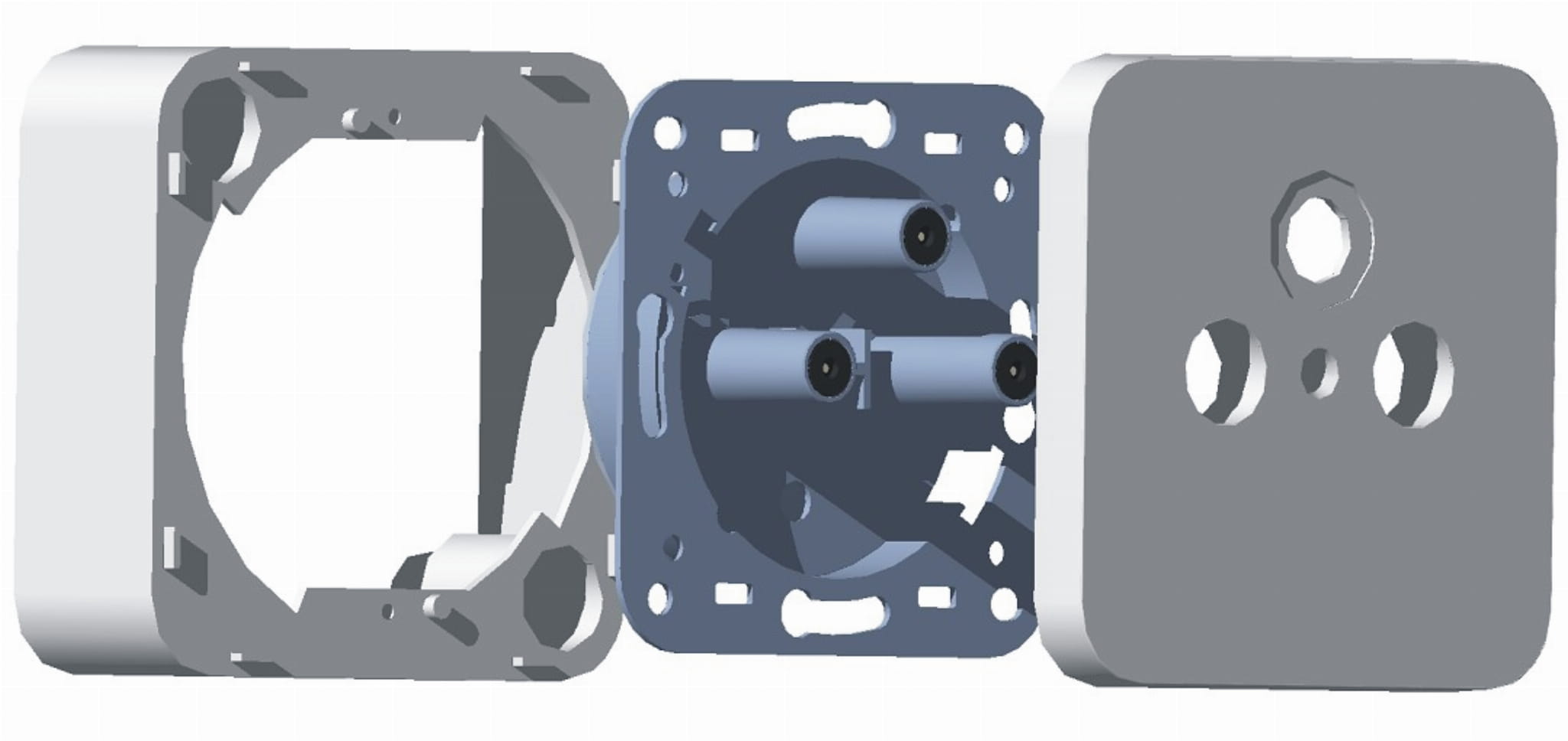

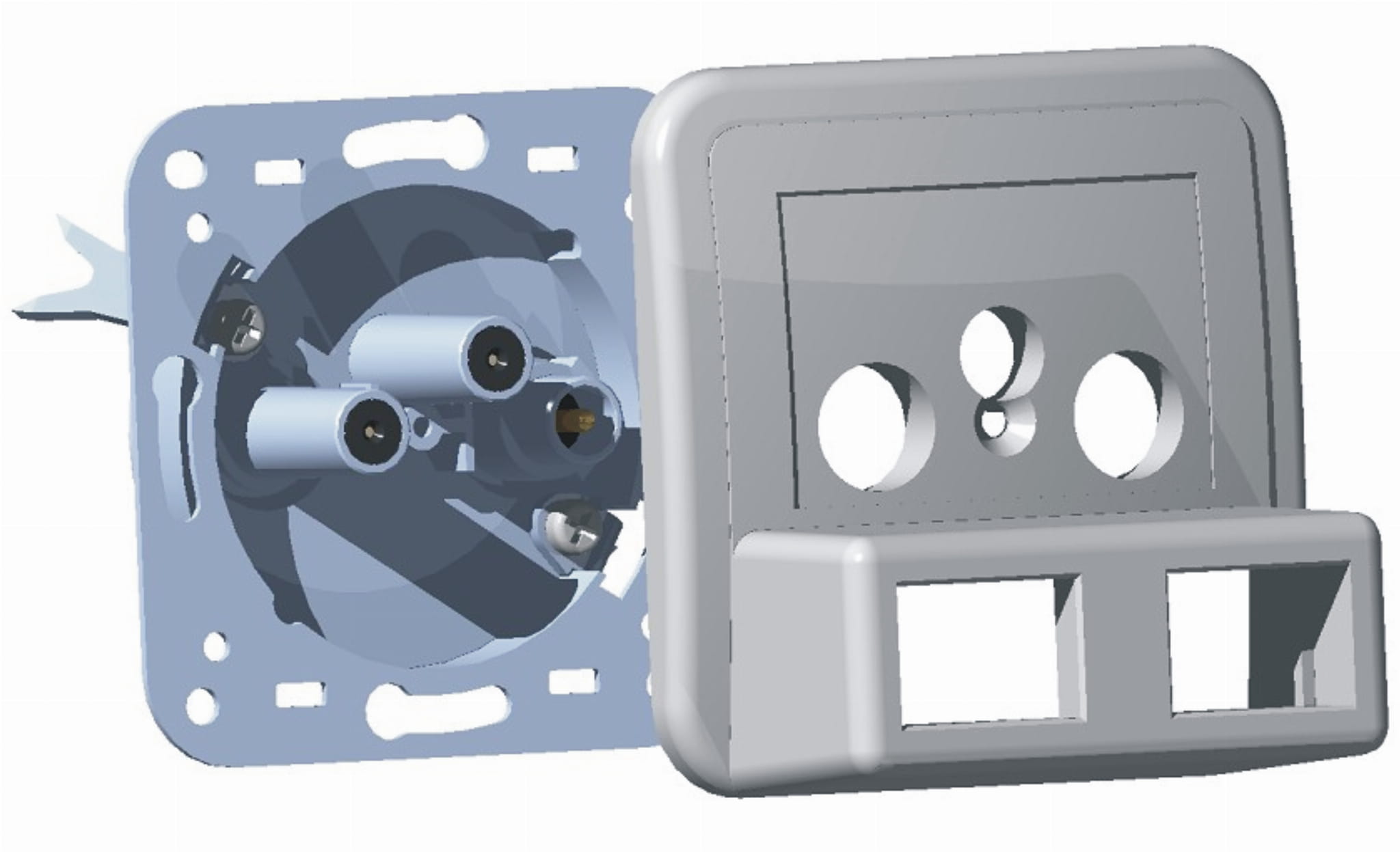

Gniazdo jest dostępne w wykonaniu:
- natynkowym
- podtynkowym
- uniwersalnym (do wykonania natynkowego i podtynkowego)
- bez zewnętrznej obudowy z łapkami rozpierającymi

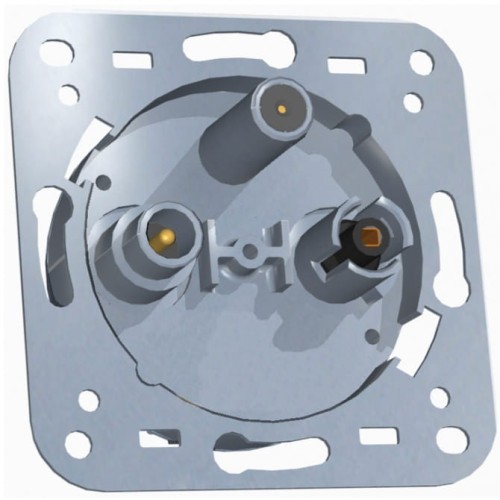

- bez zewnętrznej obudowy, bez łapek rozpierających
Występuje w odmianie nie przenoszącej zasilania od strony wyjścia TV.
UWAGA: wybór WIELKOŚĆ ZAKUPU określający poziom cenowy musi być adekwatny do REALNEJ WIELKOŚCI ZAKUPU!
Pliki do pobrania:
Dane techniczne
Korpus, budowa | korpus tradycyjny gniazda abonenckiego (serie G, K, L, Q)(pasujący do serii elektroinstalacyjnych) |
Rodzaj gniazda / przyłącza | końcowe |
Typ gniazda /zwrotnicy / przyłącza | RTV-SAT |
Liczba wejść | 1 |
Budowa przyłącza wejściowego | styk nożowy (patent MATT) |
Liczba wyjść | 3 |
Przenoszenie zasilania przez wyjście | TAK |
