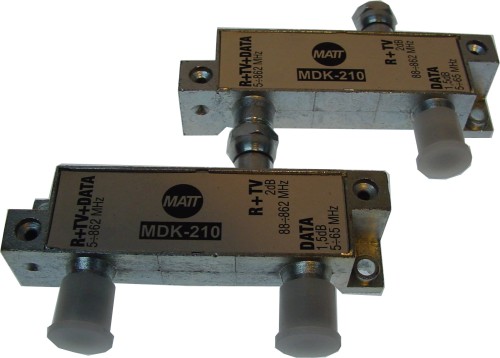

Zwrotnica Kanału Zwrotnego MDK210
towar niedostępny
Opis
Zwrotnica MDK210 jest zespołem dwóch diplekserów rozdzielających sygnał na dwa pasma – do 65 MHz oraz powyżej 88 MHz. Została ona zaprojektowana dla istniejących systemów CATV posiadających w sieci wzmacniacze bez kanałów zwrotnych, pracujących zwykle w paśmie powyżej 47 MHz, a w których wprowadzone dwukierunkowe przesyłanie danych.
Dzięki takiej zwrotnicy MDK 210 można „udrożnić” kanał zwrotny bez potrzeby wymiany jeszcze dobrych, często markowych wzmacniaczy budynkowych.
W zwrotnicy MDK 210 na wyróżnienie zasługuje duża separacja pomiędzy wyjściami DATA i RTV oraz strome filtry separujące produkty harmoniczne.
Zakres |
MHz |
5 - 65 |
88 – 108 |
110 - 862 |
Tłumienie sprzężenia WE – RTV |
|
>35 |
0,7-0,5 |
0,5-1 |
Tłumienie sprzężenia WE – DATA |
|
0,1-1,5 |
40-50 |
50-45 |
Tłumienie przenikowe RTV-DATA |
dB |
>43 |
>43 |
>43 |
Tłumienie niedopasowania WE |
|
18 |
18-23 |
23-20 |
Tłumienie niedopasowania RTV |
|
- |
18-23 |
20 |
Tłumienie niedopasowania DATA |
|
18 |
18 – 22 |
20 |
Bliższe dane dot. MDK 210 dostępne są na stronie www.filtryzwrotnice.com.pl
UWAGA: wybór WIELKOŚĆ ZAKUPU określający poziom cenowy musi być adekwatny do REALNEJ WIELKOŚCI ZAKUPU!
Pliki do pobrania:
Dane techniczne
Tłumienie SPRZĘŻENIA | minimalne w paśmie przepustowym |
Liczba WEJŚĆ | 2 WE. |
Liczba WYJŚĆ | 2 wyj. |
Rodzaj korpusu | prostopadłościenny MIDI (rozg.x3)-ROD2 |
